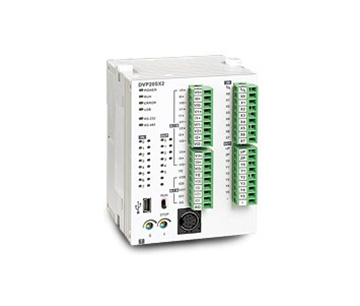

臺達DVP-SX2系列

模擬輸入/輸出薄型主機 內建4DI/2DO/2AI/2AO;DVP-20SX2內建8DI/6DO/4AI/2AO 配合DVP第二代主機PID Auto Tuning指令，提供高效率PID控制功能

立即咨詢

產品特色

程序容量: 16k steps / 數據寄存器: 10k words
高于同級PLC處理速度，LD: 0.54 μs，MOV: 3.4μs
內建Mini USB，RS-232與RS-485通訊端口 (主/從站)，兼容標準MODBUS ASCII/RTU通訊協議，支持DVP PLC Link
提供長達半個月battery free萬年歷功能
支持DVP-S系列左側及右側模塊，提供用戶多樣模塊選擇性
運動控制功能
4點高速脈沖輸出: 2點100kHz，2點10kHz
8點高速脈沖輸入: 2點100kHz，6點10kHz
支持雙軸同動 (直線插補與圓弧插補)

應用領域

技術規格

S 系列主機

品名	電源供應	輸出方式	輸入	輸出	型號	國際規格
SV2高功能型主機	24VDC電源	繼電器	16	12	DVP28SV11R2	CE UL
	24VDC電源	晶體管	16	12	DVP28SV11T2
	24VDC電源	晶體管(PNP)	16	12	DVP28SV11S2
SV高功能型主機	24VDC電源	繼電器	16	12	DVP28SV11R
SV高功能型主機	24VDC電源	晶體管	16	12	DVP28SV11T
品名	電源供應	輸出方式	輸入	輸出	型號	國際規格
SS2標準型主機	24VDC	繼電器	8	6	DVP13SS211R	CE UL
	24VDC電源	晶體管	8	6	DVP14SS211T
	24VDC電源	晶體管(PNP)	8	4	DVP14SS211S
SA2進階型主機	24VDC電源	繼電器	8	4	DVP12SA211R
SA2進階型主機	24VDC電源	晶體管	8	4	DVP12SA211T
SX2模擬型主機	24VDC電源	繼電器	8(4AI)	4(2AO)	DVP20SX211R
	24VDC電源	晶體管(NPN)	8(4AI)	4(2AO)	DVP20SX211T
	24VDC電源	晶體管(PNP)	8(4AI)	4(2AO)	DVP20SX211S
品名	電源供應	輸出方式	輸入	輸出	型號	國際規格
SE網絡型主機	24VDC	繼電器	8	6	DVP12SE11R	CE UL
SE網絡型主機	24VDC	晶體管	8	4	DVP12SE11T	CE UL
SE模擬型主機	24VDC	繼電器	4(2AI)	2(2AO)	DVP10SX11R	CE UL
SE模擬型主機	24VDC	晶體管	4(2AI)	2(2AO)	DVP10SX11T	CE UL

S 系列數字/模擬模塊

品名	輸出方式	輸入	輸出	型號	國際規格
數字模塊	繼電器	-	6	DVP06SN11R	CE UL
	繼電器	-	6	DVP08SN11R
	晶體管	-	8	DVP08SN11T
	晶體管	-	16	DVP16SN11T
	繼電器	4	4	DVP08SP11R
	晶體管	4	4	DVP08SP11T
	-	8	-	DVP08SM11N
	-	8	-	DVP08SM10N
	晶體管(PNP)	-	8	DVP08SN11TS
	數字開關	8	-	DVP08ST11N
	繼電器	8	8	DVP16SP11R
	晶體管(PNP)	4	4	DVP08SP11TS
	晶體管(NPN)	8	8	DVP16SP11T
	晶體管(PNP)	8	8	DVP16SP11TS
	晶體管(PNP)	-	16	DVP16SM11TS
	-	16	-	DVP16SM11N
	晶體管,牛角座	-	32	DVP32SM11TN
	牛角座	32	-	DVP32SM11N
模擬I/O模塊	4點模擬輸入電壓(-10V~+10V)/電流(-20mA~+20mA)*1 輸入分辨率14位內置RS-485界面			DVP04AD-S	CE UL
	4點模擬輸出電壓(0V~+10V)/電流(0mA~+20mA)*1 分辨率12位內置RS-485界面			DVP04DA-S
	2點模擬輸出電壓(0V~+10V)/電流(0mA~+20mA)*1 分辨率12位內置RS-485界面			DVP02DA-S
	6點模擬輸出電壓(-10V~+10V)/電流(-20mA~+20mA)*1 分辨率14位內置RS-485界面			DVP06AD-S
	6點模擬混合I/O模塊 4點模擬電壓(-10V~+10V)/電流(-20mA~+20mA) 2點模擬電壓(0V~+10V)/電流(0mA~+20mA) 分辨率12位內置RS-485界面			DVP06XA-S

S 系列特殊模塊/左側高速模塊

品名	說明	型號	國際規格
左側高速模擬I/O模塊	4組模擬輸入*1 信號范圍1~5V,0~5V,-5~5V,0~10V,4~20mA,0~20mA,-20~20mA 分辨率16位提供單一通道on/off設定藝體生整體轉換效率轉換時間：250μm/點 斷線警告(1~5V,4~20mA)	DVP04DA-SL	CE UL
左側高速模擬I/O模塊	4組模擬輸入*1 信號范圍：0~10V,-10~10V, 分辨率16位提供單一通道on/off設定轉換時間：250μm/點	DVP04DA-SL
左側高速Load cell稱重模塊	2組Load cell稱重模塊*1 分辨率20位可連接4線/6線load cell傳感器提供測量范圍：0~6mV//V	DVP02LC-SL
左側高速Load cell稱重模塊	1組Load cell稱重模塊*1 分辨率20位可連接4線/6線load cell傳感器提供測量范圍：0~6mV//V	DVP01LC-SL
溫度測量模塊	4點白金熱電阻(PT100)溫度傳感器輸入*1/DT1000 分辨率0.1℃ 內置RS-485界面	DVP04PT-S
溫度測量模塊	4點熱電藕(J、K、R、S、T type)溫度傳感器輸入*1 分辨率0.1℃ 內置RS-485界面	DVP04TC-S
定位模塊	單軸200kHz伺服定位控制擴展模塊	DVP04TC-S
通訊模塊	DeviceNet從站模塊	DVPDT01-S
通訊模塊	PROFIBUS OP從站模塊	DVPPF01-S
左側高速通訊模塊	Ethernet模塊，10/100Mbps	DVPEN01-SL
	DeviceNet主站模塊，500kbps	DVPDNET-SL
	CANopen主站模塊，1Mbps	DVPCOPM-SL
	PROFIBUS DP從站模塊，12Mbps	DVPPF02-SL
	RS-185/RS-422串行通訊模塊，460kbps	DVPSCM12-S
	BACnet MS/TP從站模塊，460kbps	DVPSCM52-S
遠程I/O模塊	RS-485遠程I/O模塊，可與S系列I/O模塊連接	RTU-485
	Ethernet遠程I/O模塊，可與S系列I/O模塊連接	RTU-EN01
	DeviceNet遠程I/O模塊，可與S系列I/O模塊連接	RTU-DNET
	PROFIBUS遠程I/O模塊，可與S系列I/O模塊連接	RTU-PD01
